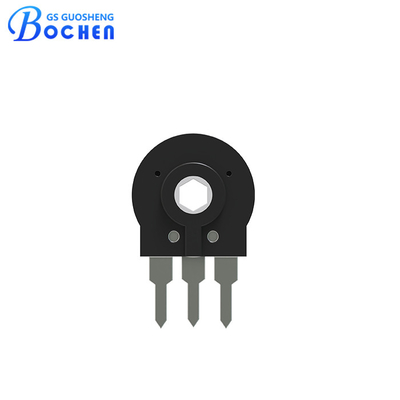

PT10 Potenziometro di resistore variabile a pellicola di carbonio orizzontale attraverso buco da 10 mm

prodotti

potenziometro a pellicola di carbonio

Potenziometro di plastica conduttrice

PT10 Potenziometro di resistore variabile a pellicola di carbonio orizzontale attraverso buco da 10 mm

MOQ:	100 pezzi
prezzo:	$0.075 - $0.80/piece
imballaggio standard:	500 pezzi/sacco di plastica; 2000 pezzi/piccola scatola; 10000 pezzi/scatola principale.
Periodo di consegna:	1-7 giorni feriali
metodo di pagamento:	T/T, L/C, D/A, D/P, Western Union
Capacità di approvvigionamento:	3,000, 000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

- Che cosa?

Marca

BOCHEN

Certificazione

RoHS, Reach

Numero di modello

Nome prodotto:

PT10 10mm regolazione orizzontale attraverso buco Potenziometro di pellicola di carbonio

Tipo di prodotto:

Trituratore a turno singolo

Stile di terminazione:

Attraverso il buco

Regolazione:

Il lato regola

Tipo di elemento:

Carbonio

Intervallo di resistenza nominale:

Da 100Ω a 5MΩ

Tolleranza di resistenza standard:

± 20%

Potenza nominale 50°C (122°F):

50°C, 0,15 W

Angolo di rotazione elettrico:

220° ± 20°

Angolo di rotazione meccanica:

235° ± 5°

Evidenziare:

Potenziometro a pellicola di carbonio da 10 mm

Potenziometro a pellicola di carbonio orizzontale

Potenziometro orizzontale Cermet

Descrizione del prodotto

Potenziometro a film di carbonio con foro passante e regolazione orizzontale PT10 da 10 mm

Dettagli rapidi

• Prestazioni eccellenti (linearità fino al 3%).
• Elemento resistivo in carbonio.
• Fino a 100.000 cicli di vita.
• Protezione IP54.
• Cursore posizionato all'inizio, al 50% o completamente in senso orario.
• Albero e manopole separati e assemblati.

Descrizione

Il potenziometro trimmer in carbonio PT10 è un componente versatile e robusto con un diametro di 10 mm, progettato per regolazioni di resistenza precise in vari circuiti elettronici. È dotato di un elemento in carbonio per prestazioni affidabili e stabilità a lungo termine. Il design con regolazione laterale consente una sintonizzazione facile e comoda, mentre il montaggio con foro passante garantisce un fissaggio sicuro alle schede a circuito stampato (PCB). Il potenziometro offre un intervallo di resistenza standard da 100Ω a 5MΩ con una tolleranza del 20%. Ha una potenza nominale di 0,15 W a 50°C, rendendolo adatto per applicazioni a bassa potenza. L'angolo di rotazione elettrica è di 220° ± 20°, e l'angolo di rotazione meccanica è di 235° ± 5°, fornendo regolazioni accurate e fluide. Inoltre, il PT10 funziona in modo efficiente in un intervallo di temperatura da -25°C a +70°C, rendendolo adattabile per l'uso in varie condizioni ambientali.

Specifiche

Specifiche elettriche	Conicità	Lin
	Intervallo di resistenza standard	100Ω ≤ Rn ≤ 5MΩ
	Tolleranza di resistenza standard	± 20%
	Tensione massima	200 VDC
	Potenza nominale 50°C (122°F)	50°C, 0,15 W
	Resistenza residua	≤ 0,5% Rn (5Ω min.)
	Resistenza equivalente al rumore	≤ 3% Rn (3Ω min.)
	Temperatura di esercizio	-25°C a +70°C
Specifiche meccaniche	Angolo di rotazione meccanica	235° ± 5°
	Angolo di rotazione elettrica	220° ± 20°
	Coppia di rotazione	0,4 a 2 Ncm (0,6 a 2,7 in-oz)
	Coppia di arresto	> 5 Ncm (>7 in-oz)
	Forza di trazione-spinta sul rotore	> 49N
	Durata	Fino a 100k cicli
Test ambientali	Durata elettrica	1.000 ore a 50°C; 0,15 W; ±5%
	Durata meccanica	1000 cicli a 10-15 cpm; ±3 % (Rn < 1M )
	Coefficiente di temperatura	–25°C; +70°C; ±300 ppm/°C (Rn < 100K)
	Cicli termici	16 ore a 85°C e 2 ore a -25°C; ±2,5%
	Umidità	500 ore a 40°C e 95% di umidità relativa; ±5%
	Vibrazioni	2 ore per ogni piano a 10Hz - 55Hz; ±2%
	Stoccaggio	6 mesi a 23°C ±2°C e 50% UR; ±2,5%

Dimensione

Dimensioni in mm, tolleranze ±0,30 mm se non diversamente specificato.

H01-2,5mm

PT10 Potenziometro di resistore variabile a pellicola di carbonio orizzontale attraverso buco da 10 mm 0

H04-3,8mm

PT10 Potenziometro di resistore variabile a pellicola di carbonio orizzontale attraverso buco da 10 mm 1

H05-5mm

PT10 Potenziometro di resistore variabile a pellicola di carbonio orizzontale attraverso buco da 10 mm 2

H07-3,8mm

PT10 Potenziometro di resistore variabile a pellicola di carbonio orizzontale attraverso buco da 10 mm 3

Applicazione

• Selezione del programma dell'apparecchio.
• Regolazione del termostato.
• Timer e relè di controllo.
• Elettronica di consumo.
• Controlli per utensili elettrici.
• Apparecchiature di test e misurazione.

Vantaggio

• Fornitura diretta dalla fabbrica, senza intermediari.
• Certificati completi come RoHS, REACH, ecc. e la migliore garanzia di qualità.
• Capacità di produzione sufficiente, tempi di consegna brevi.
• Team di assistenza post-vendita professionale.
• OEM e ODM disponibili.
