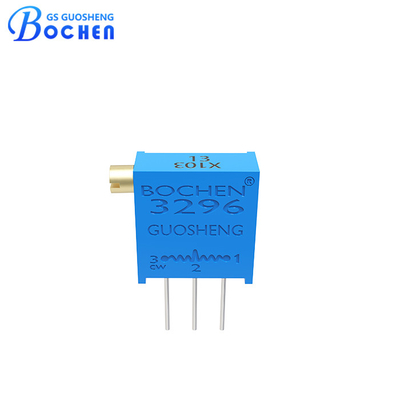

3296X 0.5W Multiturn Cermet Trimmer Potentiometer Regolazione laterale del trimpot

prodotti

potenziometro a pellicola di carbonio

Potenziometro di plastica conduttrice

3296X 0.5W Multiturn Cermet Trimmer Potentiometer Regolazione laterale del trimpot

MOQ:	100 pezzi
prezzo:	$0.048 - $0.90/Piece
imballaggio standard:	Imballaggio standard 50 pezzi/tubo
Periodo di consegna:	1-7 giorni feriali
metodo di pagamento:	T/T, L/C, D/A, D/P, Western Union
Capacità di approvvigionamento:	10000000 pezzi al mese

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

- Che cosa?

Marca

BOCHEN

Certificazione

RoHS, Reach

Numero di modello

3296X

Product Name:

3296X 0.5W Variable Resistor Side Adjustment Multiturn Cermet Trimmer Trimming Potentiometers

Product Type:

Trimmer Resistors

Tipo di elemento:

Cermet

Termination Style:

PC Pin

Mounting Style:

PCB Mount

Potenza nominale (massimo 300 volt):

70°C,0,5W;125°C,0W

Range Of Nominal Resistance:

10Ω-5MΩ

Resistance Tolerance:

Contact Resistance Variation (CRV):

≤3%R or 3Ω

Effective Travel:

25（±2）Turns

Rotational Life:

200 Cycles、ΔR≤±3%R

Total Mechanical Travel:

30±2 Turns

Quantità di ordine minimo:

100 pezzi

Prezzo:

$0.048 - $0.90/Piece

Imballaggi particolari:

Imballaggio standard 50 pezzi/tubo

Tempi di consegna:

1-7 giorni feriali

Termini di pagamento:

T/T, L/C, D/A, D/P, Western Union

Capacità di alimentazione:

10000000 pezzi al mese

Evidenziare:

3296X Potenziometro del trimmatore

0.5W Potenziometro del trimmatore

Regolazione laterale 3296

Descrizione del prodotto

3296X 0,5W Resistore variabile regolazione laterale Multiturn Cermet Trimmer Potenziometri di taglio

Rapido dettaglio

•0.5W a70°C.

•Due stili terminali.

•Disposizione lineare dei perni.

•Fuoco di regolazione orizzontale.

• Il percorso meccanico totale è di 30 ± 2 giri.

•L'intervallo di resistenza va da 10 ohm a 5M ohm.

•L'albero di regolazione di 8 mm può essere personalizzato.

•Profilo del corpo sottile, alta precisione e prestazioni affidabili.

Descrizione

Il potenziometro trimmer 3296X è un componente versatile progettato per regolazioni di precisione nei circuiti elettronici.Questo potenziometro di precisione preimpostato a più giri offre un range di resistenza che va da 10Ω a 5MΩ, che soddisfa una vasta gamma di esigenze di circuito. Con una potenza nominale di 0,5 W a 70°C, garantisce prestazioni affidabili in condizioni di temperatura variabile.Questo potenziometro consente regolazioni precise e fine-tunedInoltre, offre la possibilità di personalizzazione con un albero di regolazione di 8 mm di lunghezza, fornendo flessibilità nell'installazione e nel funzionamento.Il potenziometro del trimmer cermet 3296X è progettato per fornire prestazioni costanti e accurate, il che lo rende una scelta ideale per applicazioni elettroniche molto impegnative.

Specificità

Caratteristiche elettriche	Intervallo di resistenza nominale	10Ω~5MΩ
	Resistenza Tolleranza	± 10%
	Resistenza terminale	≤ ± 1% R o 3Ω
	Variazione della resistenza al contatto (CRV)	≤ 3%R o 3Ω
	Resistenza all'isolamento	500 Vdc. R1≥1GΩ
	Resistere alla tensione	101.3KPa, 500 Vac; 8.5KPa, 250 Vac
	Forza dielettrica Livello del mare	500 Vac (un minuto)
	Viaggi efficaci	25 (± 2) giri
Caratteristiche ambientali	Resistenza al calore della saldatura	Saldatura a onde: Temperatura: 260 °C ± 5 °C, T: 3 ± 1 secondi. Saldatura in ferro di saldatura: Temperatura: 320 °C±5 °C, T: ≤ 2 secondi.
	Potenza nominale (massimo 300 volt)	70oC, 0,5W; 125oC, 0W
	Intervallo di temperatura	-55°C ~ + 125°C
	Coefficiente di temperatura	± 250,± 100 ppm /°C
	Variazioni di temperatura	ΔR≤±2%R, Δ(Uab/Uac)≤±1%
	Colpire	10-500Hz, 0,75 mm, 6h ΔR≤±1%R, Δ ((Uab/Uac) ≤±2%
	Vibrazione	100G, ΔR≤±1%R, Δ(Uab/Uac)≤±2%
	Resistenza elettrica a 70°C	1000 ore @ 70oC Potenza nominale; ΔR≤±3%R
	Vita di rotazione	200 cicli, ΔR≤±3%R
Caratteristiche fisiche	Viaggio meccanico totale	30 ± 2 giri
	Torsione di avvio	≤ 25 mN.m.
	Torsione dell'imbracatore	≤ 35 mN.m.

Dimensione

Due stili terminali:

Dimensioni in mm, tolleranze ±0,30 mm, salvo diversa indicazione.

3296X 0.5W Multiturn Cermet Trimmer Potentiometer Regolazione laterale del trimpot 0

3296X 0.5W Multiturn Cermet Trimmer Potentiometer Regolazione laterale del trimpot 1

Imballaggio

Specificità di imballaggio: 50 pezzi per tubo.

3296X 0.5W Multiturn Cermet Trimmer Potentiometer Regolazione laterale del trimpot 2

Applicazione

• attrezzature per le telecomunicazioni:Utilizzato per la messa a punto dei circuiti di elaborazione del segnale e il mantenimento dell'integrità del segnale.

• Sistemi di controllo industriali:Utilizzato nei regolatori e nei sistemi di automazione per calibrare e regolare i parametri di controllo.

• Prodotti medici:Utilizzato nella strumentazione medica per il controllo preciso e la taratura di apparecchiature sensibili.

• elettronica di consumo:Si trova in dispositivi come apparecchiature audio, televisori e altri dispositivi elettronici domestici per regolare le impostazioni e le prestazioni di sintonizzazione.

• elettronica automobilistica:Utilizzato in varie applicazioni automobilistiche, come la taratura dei sensori e i moduli di controllo.

• Strumenti di prova e misura:Essenziale negli strumenti di laboratorio e di campo per funzioni di misurazione e taratura precise.

• Forniture di alimentazione:Utilizzato nelle unità di alimentazione elettrica per regolare con precisione le impostazioni di tensione e corrente.

• Circuiti RF e microonde:Utilizzato per accordare e abbinare l'impedenza nei circuiti ad alta frequenza.

• Aerospazio e difesa:Applicato nell'avionica e nei sistemi di difesa per un controllo preciso e affidabilità in ambienti difficili.

Vantaggi

• Fornitura diretta in fabbrica, senza intermediari.
• certificati compilati quali:RoHS, Reach, ecc. e la migliore garanzia di qualità.
• Capacità di produzione sufficiente, tempi di consegna brevi.
• Un team professionale di assistenza post vendita.
• Disponibile OEM e ODM.
